Descripción del producto:

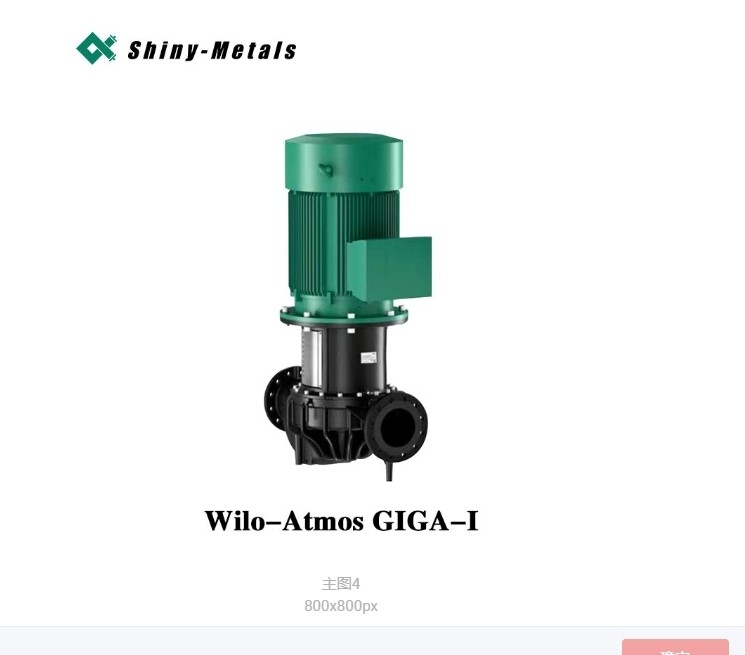

Wilo-Atmos GIGA-I (cartucho)
Bomba de rotor seco universal para aplicaciones de calefacción, aire acondicionado y refrigeración en edificios grandes.
Wilo-Atmos GIGA-I ofrece una amplia gama de componentes y materiales para una amplia gama de aplicaciones.que lo hace especialmente adecuado para aplicaciones de aire acondicionado y refrigeraciónEl agua condensada resultante se descarga a través de una salida específica.
La bomba está equipada con componentes hidráulicos avanzados y motores IE3/IE4 para un funcionamiento confiable y eficiente energéticamente.
Las piezas fundidas recubiertas con una capa electroforética anticorrosión también aseguran una larga vida útil.
Modelo estructural
Bombas de rotor seco en serie con conexión de brida
Aplicar:
Agua de calefacción por bomba (según VDI 2035), agua fría y mezcla de agua y etilenoglicol, libre de sustancias abrasivas en sistemas de calefacción, agua fría y refrigeración.
Código de tipo:
| Dé un ejemplo. |
Se aplicará el método de ensayo de las pruebas de detección. |
| Yo... |
Bomba en línea |
| 40 |
Diámetro nominal DN de la interfaz del tubo |
| 160 |
Diámetro nominal del impulsor |
| 5.5 |
Potencia nominal del motor P2, unidad kW |
| 2 |
Número de postes |
Datos técnicos:
| Rango de temperatura admisible del fluido: -20 °C a +140 °C |
| Temperatura ambiente máxima de 40 °C |
| Los sellos mecánicos son adecuados para el transporte de agua a una temperatura inferior a la máxima Tmax. = +140 °C. A una temperatura T≤ +40 °C, se permiten mezclas de etilenoglicol del 20% al 40% en volumen.Si el volumen de etilenoglicol en la mezcla agua-glicol es > 40% y no más del 50%, la temperatura del medio sea > +40 °C y no superior a +120 °C, o exista otro medio que no sea el agua, deberán proporcionarse otros sellos mecánicos.Cuando se utilice una mezcla de agua y etilenoglicol, se recomienda generalmente el modelo S1 con el sello mecánico adecuado |
| Conexión de energía 3~400 V, 50 Hz (otras opciones disponibles a petición) |
| Clase de protección IP55 |
| Diámetros nominales DN 32 a DN 250 |
| Modelo estándar, adecuado para presión de trabajo: 13 bar (máximo +140 °C) /16 bar (máximo +120 °C) |
Materiales para la fabricación:
→Cabina de la bomba y marco de acoplamiento: norma EN-GJL-250 (herramienta de fundición gris);
→Impeller: estándar: EN-GJL-200; especificaciones especiales: bronce CuSn 10 acero inoxidable 1.4408 impeller: estándar: EN-→GJL-200; especificaciones especiales: bronce CuSn 10 acero inoxidable 1.4408
→Eje: 1.4122
→Sella mecánica: AQEGG; otros sellos mecánicos están disponibles bajo petición
Tipo de vehículo:
→Sello mecánico
→Enlace de brida con conexión de medición de presión R 1/8
→acoplador
→acoplamiento
→Motor estándar de la CEI
Condición de fábrica:
→Bomba de agua
→Instrucciones de instalación y funcionamiento
Las opciones:
| L1 con girador de bronce (suplemento) |
| L4 con girador de acero inoxidable (cargo adicional) |
| El P6 viene con un diseño de "retroceso" y un sello de eje mecánico modular |
| -H1 disponible bajo petición con una carcasa de hierro dúctil |
| -P4 puede alcanzar una presión de trabajo máxima de 25 bar bajo petición |
| Se dispone de voltagos y frecuencias adicionales, así como de modelos certificados ATEX a petición. |
