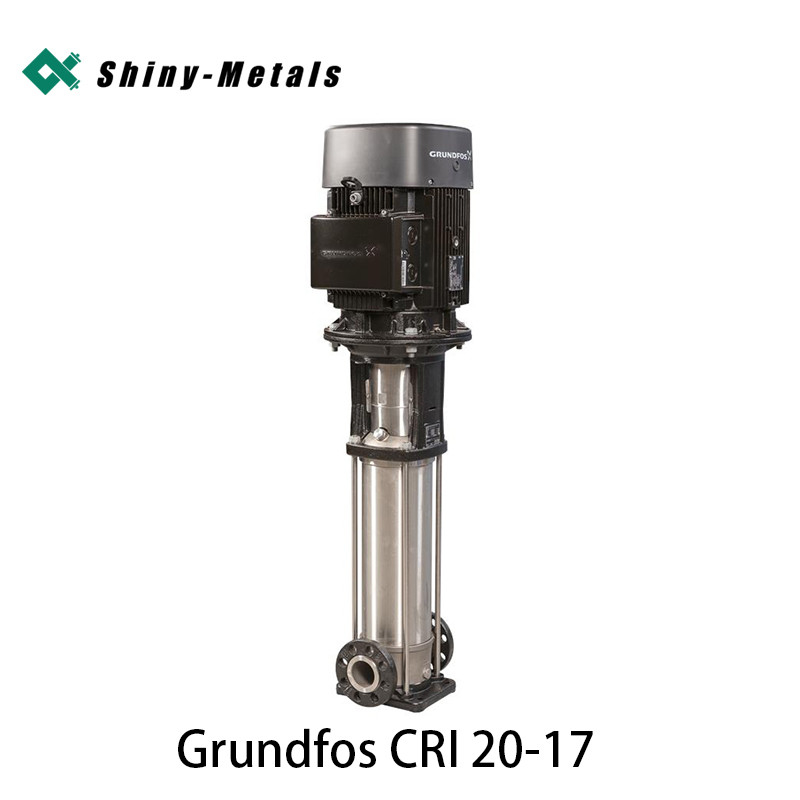

Bomba centrífuga vertical multifásica Grundfos CRI de alta flexibilidad adecuada para calefacción y riego

Alta eficiencia hidráulica

Alta tasa de utilización del motor

Soluciones multifuncionales

CRI 20 - 17 A - FGJ - A - E - HQQE

Líquido

• Líquido transportado: Agua
• Rango de temperatura del líquido: -20...120 °C
• Temperatura del líquido durante el funcionamiento: 60 °C
• Densidad: 983,2 kg/m3

Tecnología

• Velocidad de la bomba en la que se basan los datos de la bomba: 2934 revoluciones por minuto
• Flujo nominal: 21 m3/h
• Cabeza nominal: 202,9 metros
• Orientación de la bomba: vertical
• Configuración del sello del eje: único
• Sello del eje principal: HQQE
• Código de sellado del eje: HQQE
• Aprobaciones: CE, EAC, UKCA y SEPRO
• Aprobaciones para agua potable: WRAS, ACS
• Se aplicará el procedimiento de ensayo de la norma ISO 9906:2012 3B.

Materiales

• Base: acero inoxidable
  • EN 1.4408
  • AISI 316
• Impeller: acero inoxidable
  • EN 1.4301
  • AISI 304 y sus componentes
• Los rodamientos: SIC

Instalación

• Temperatura ambiente máxima: 60 °C
• Presión máxima de funcionamiento: 25 bar
• Presión máxima a temperatura especificada: 25 bar / 120 °C; 25 bar / -20 °C
• Tipo de interfaz: DIN / ANSI / JIS
• Tamaño de la entrada: DN 50
• Tamaño del puerto de succión: 2 pulgadas
• Tamaño de la salida: DN 50; 2 pulgadas
• Presión nominal para conexión de tuberías: PN 25
• Entrada nominal de la brida: 300 libras
• Tamaño de la brida para el motor: FF300

Datos eléctricos

• Norma del motor: CEI
• Modelo del motor: 160LB
• Potencia nominal - P2: 18,5 kW
• Potencia requerida por la bomba (P2): 18,5 kW
• Frecuencia de alimentación: 50 Hz
• Válvulas de carga de los motores de las categorías M1 y M2
• Corriente nominal: 34,5 - 32,5/20,0 - 18,8 A
• Corriente de arranque: 830 - 980 %
• Factor de energía: 0,89 a 0.85
• Velocidad nominal: 2940 - 2950 revoluciones por minuto
• Clasificación de eficiencia IE: IE3
• Eficiencia del motor a plena carga: 92,4%
• Eficiencia del motor a 3/4 de carga: 93,2 - 93,0 %
• Eficiencia del motor a media carga: 93,2 - 92,2%
• Número de postes del motor: 2
• Clase de encapsulación (IEC 34 - 5): 55 Polvo/jet
• Clase de aislamiento (CEI 85): F
• Número del motor: 85U16528

El controlador

• Conversor de frecuencia: Ninguno

Las demás

• Posición de la caja terminal: 6
• Indice mínimo de eficiencia, MEI ≥: 0.70
• Peso neto: 183 kg
• Peso bruto: 223 kg
• Volumen del transporte: 0,805 m3
• El número del arancel aduanero es: 84137099.90
