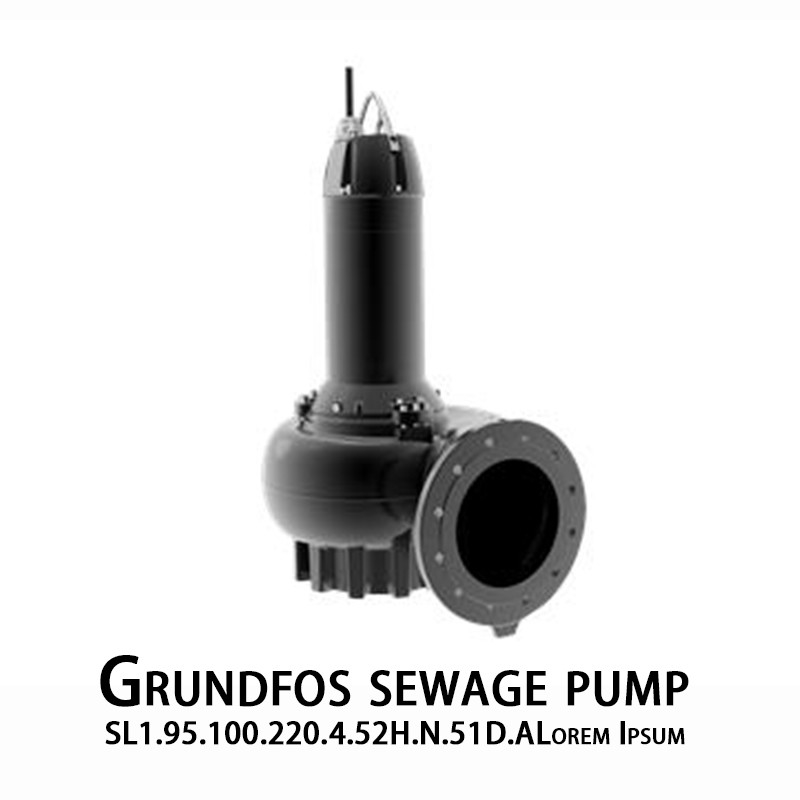

SL1.95.100.220.4.52H.N.51D.A
La bomba centrífuga monocelular no autocebante está diseñada para el manejo de aguas residuales, agua de proceso y aguas residuales sin filtrar. Esta bomba está diseñada tanto para funcionamiento intermitente como continuo cuando se instala sumergiblemente. El revolucionario rodete S-tube® proporciona pasajes circulares y puede manejar sólidos con un tamaño de 95 milímetros, lo que la hace adecuada para aguas residuales con un contenido de materia seca de hasta el 3%. El sistema de ajuste de holgura del rodete SmartTrim permite a la bomba mantener un rendimiento óptimo. Para la instalación en un sistema de acoplamiento automático, el sistema de juntas Grundfos SmartSeal proporciona una conexión a prueba de fugas. La bomba está equipada con un motor Grundfos eficiente basado en un montaje de motor IE3.

Bomba sumergible para aguas residuales SL1.95.100.220.4.52H.N.51D.A Número: 99760566 Adecuado para Tratamiento de aguas residuales comerciales Aguas residuales industriales Transporte de aguas residuales Control de inundaciones y drenaje Tratamiento de aguas residuales Bomba de aguas residuales

Controlador

• Sensor de humedad: Con sensor de humedad

Líquido

• Rango de temperatura del líquido: 10 .. 40 °C
• Temperatura del líquido durante el funcionamiento: 20 °C
• Densidad: 998.2 kg/m³

Tecnología

• Caudal máximo: 83.1 litros por segundo
• Tipo de rodete: S - TUBO
• Partícula máx.: 95 mm
• Aprobaciones: CE, EAC, RCM
• Tolerancia de la curva: ISO9906:2012 3B
• Camisa de refrigeración (Sí/No): N
• Clase de altura de elevación: H

Materiales

• Carcasa de la bomba: Hierro fundido
• Estándar de la carcasa de la bomba: EN 1561 EN - GJL - 250
• Rodete: Hierro fundido
  • Estándar: EN 1561 EN - GJL - 250
  • Estándar: ASTM A48 - 35B
• Motor: Hierro fundido
  • Estándar: EN 1561 EN - GJL - 250
• Sello del eje: SIC
• Sello del eje secundario: SIC/CARBONO

Instalación

• Rango de temperatura ambiente: - 20 .. 40 °C
• Presión máxima de funcionamiento: 8 bar
• Estándar de la brida: DIN
• Tamaño de entrada: DN 150
• Tamaño de salida: DN 100
• Clase de presión: PN 10
• Profundidad máxima de instalación: 20 m
• Dispositivo de enganche automático: 96102241
• Rango estructural: 52

Datos eléctricos

• Potencia de entrada P1: 25 kW
• Potencia nominal - P2: 22 kW
• Frecuencia de alimentación: 50 Hz
• Tensión nominal: 3 x 380 - 415/660 - 690 V
• Tolerancia de tensión: +10/-10 %
• Número máximo de arranques por hora: 20
• Corriente nominal: 45 - 41/26 - 25 A
• Corriente máxima: 43 A
• Corriente de arranque: 243 A
• Corriente nominal sin carga: 20.1 A
• Velocidad nominal del motor: 1476 revoluciones por minuto
• Eficiencia del motor a plena carga: 88 %
• Eficiencia del motor a 3/4 de carga: 88 %
• Eficiencia del motor a 1/2 carga: 86 %
• Número de polos del motor: 4
• Método de arranque: Y/D
• Grado de protección (IEC 34 - 5): IP68
• Clase de aislamiento (IEC 85): H
• A prueba de explosiones: N
• Modelo de fuente de alimentación: S1BN8 - F
• Longitud del cable de alimentación: 10 m
• Resistencia de la bobina: 0.390 Ohm
• Factor de potencia: 0.85
• Factor de potencia a 1/2 carga: 0.70
• Factor de potencia a 3/4 de carga: 0.76

Otros

• Peso neto: 321 kg
• Peso bruto: 349 kg
• Volumen de transporte: 1.04 m³
